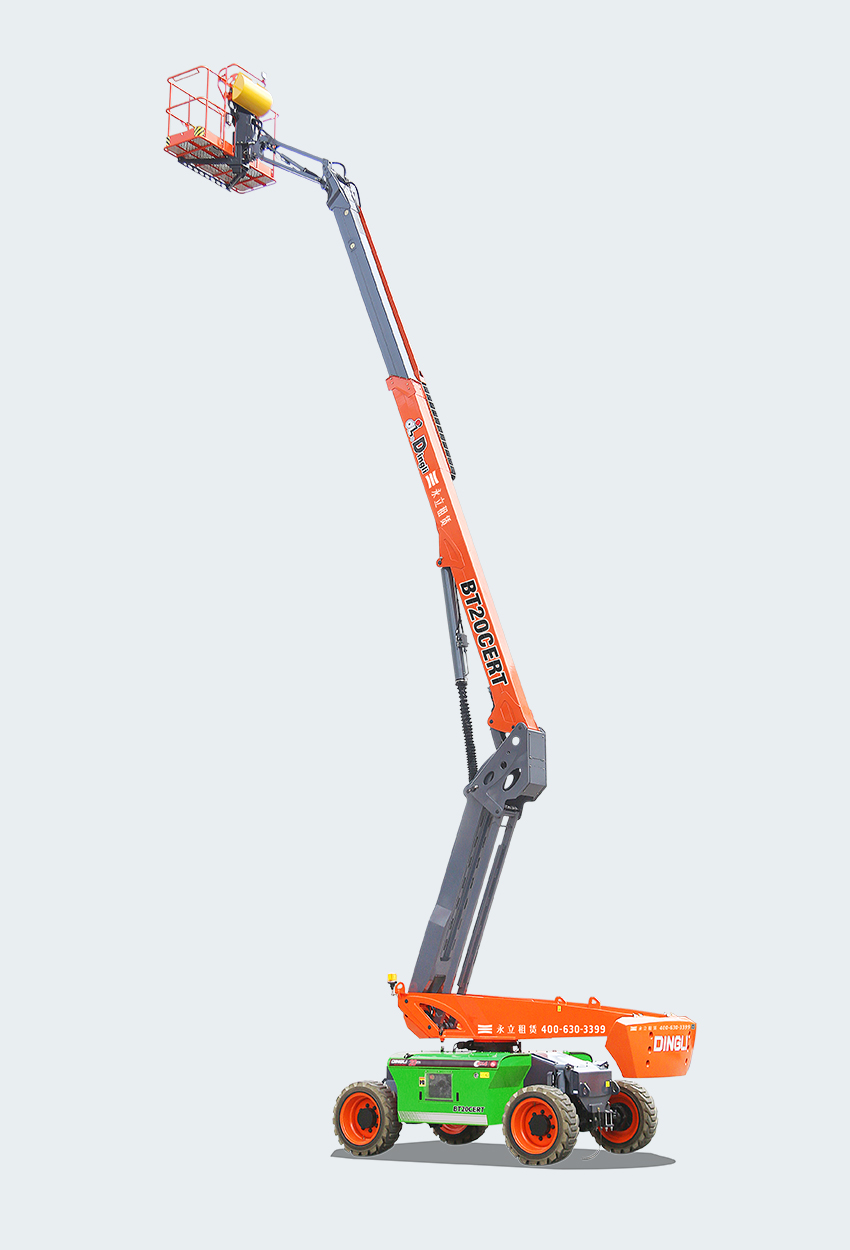

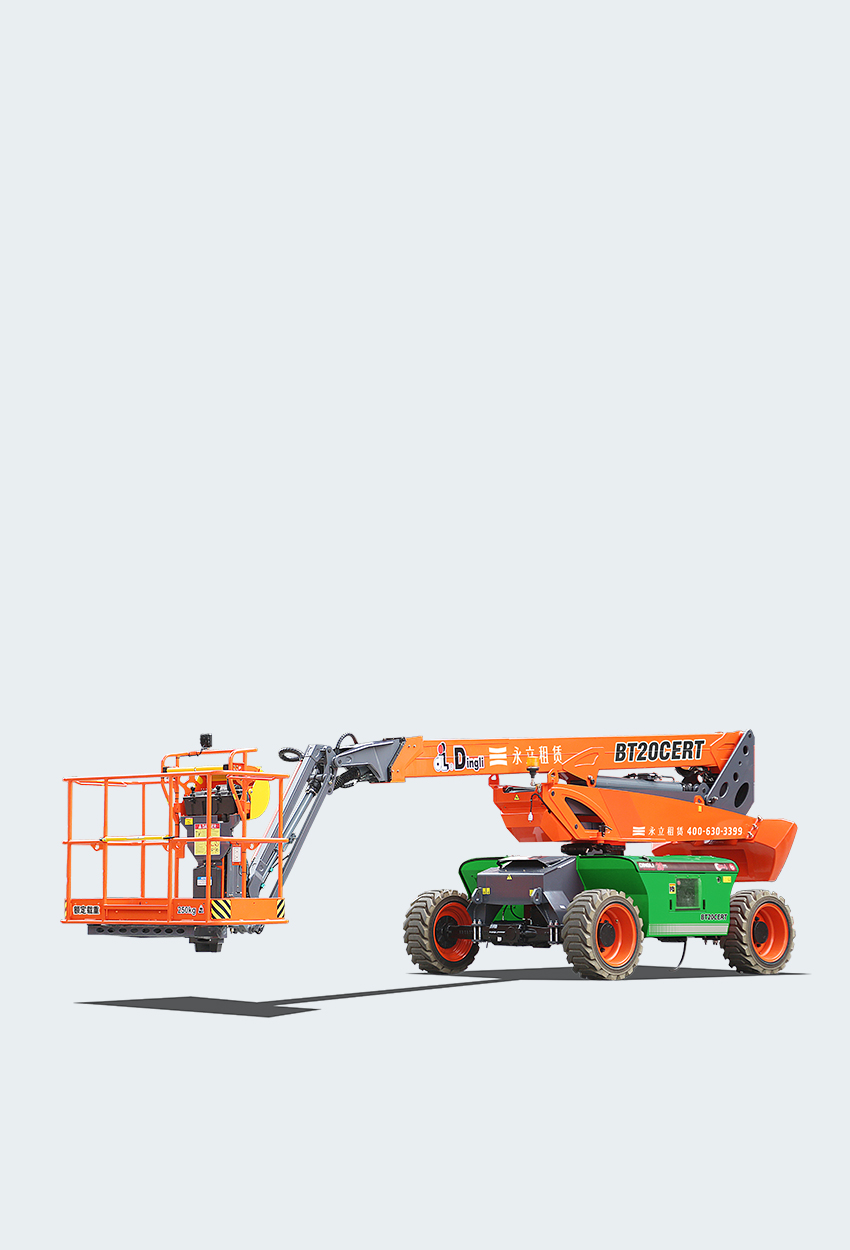

直臂式高空作业平台
BT20CERT
| 特点 |
● D系列臂式配置车桥一体式四轮驱动系统，越野性能更强。 ● 家族式模块化设计，全系列同平台研发，90%主要部件通用，95%以上结构件通用，配件仓储成本更低，维修保养更高效。 ● 配置48V375Ah高容量电池组，无噪音、零排放、长续航。 ● 轻量化设计，整体部件下移，整机稳定性更好。 ● 所有部件位于底盘两侧，维修保养更便捷。 ● 可集装箱运输 。 |
|---|
规格参数
尺寸
| 最大工作高度 | 20.23m |
|---|---|
| 最大平台高度 | 18.23m |
| 最大作业幅度(+0.6m) | 13.36m |
| 最大平台幅度 | 12.76m |
| 整机长度(收拢状态) | 7.63m |
| 整机长度(装箱状态) | 7.63m |
| 整机宽度(收拢状态) | 2.33m |
| 整机宽度(装箱状态) | 2.33m |
| 整机高度(收拢状态) | 2.68m |
| 整机高度(装箱状态) | 2.68m |
| 工作平台尺寸(长×宽) | 1.83m×0.79m |
| 转台尾摆 | 1.30m |
| 最小离地间隙 | 0.31m |
| 轴距 | 2.30m |
性能
| 安全工作载荷 | 250kg |
|---|---|
| 最大工作人数 | 2 |
| 最大爬坡能力 | 35% |
| 最大行驶速度(收拢状态) | 6.0km/h |
| 最大行驶速度(起升状态) | 1.1km/h |
| 底盘工作最大允许角度 | X-5°/Y-5° |
| 转台回转角度 | 360°连续 |
| 平台摆动角度 | 180° |
| 小臂变幅角度 | 132° |
| 主臂最大变幅角度 | 75° |
| 最小转弯半径(内轮/外轮) | 2.92m/4.49m |
| 轮胎 | 315/55D20 |
动力
| 电池 | 48V/375Ah |
|---|---|
| 充电器 | 48VDC/60A |
| 驱动电机 | 34AC/9kW |
| 起升电机 | 34VAC/13kW |
| 液压油箱容积 | 145L |
整机重量
| 整机重量 | 8,550kg |
|---|
